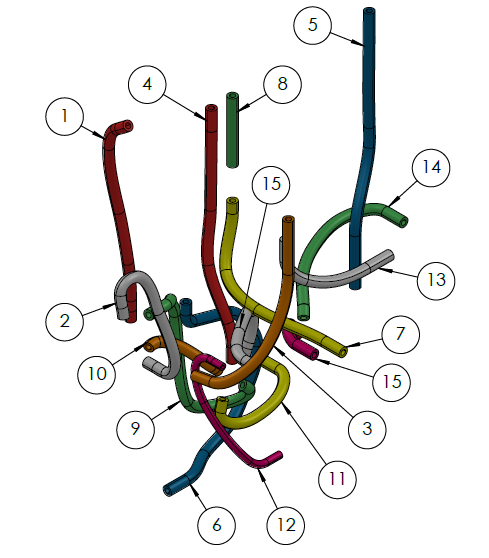

| Item No. | Description | Component Connection | Tube Length (mm) |
| 1 | Injector Tube | From 6psi PRV to 15mm Check Valve | 228 |
| 2 | Jet Tube | From 6psi PRV to Jet | 181 |
| 3 | Overflow | From Cold Tank to Front Panel | 187 |
| 4 | Return to Tank | From Divert Valve to Cold Tank | 226 |
| 5 | Return to Tank | From T-Valve to Cold Tank | 247 |
| 6 | Cold Tank Drain | From Cold Tank to Drain Cap | 312 |
| 7 | Over Pressure Line | From Thermal Block to 22psi PRV | 189 |
| 8 | Return to Tank | From 22psi PRV to Cold Tank | 65 |
| 9 | Divert to Jet | From Divert Valve to 6psi PRV | 233 |
| 10 | Divert to Injector | From Divert Valve to 6psi PRV | 70 |
| 11 | Divert Cold In | From Ambient Valve to Divert Valve | 123 |
| 12 | Air In | From Air Pump to Thermal Block | 157 |
| 13 | Cold Tank Out | From Cold Tank to Flow Meter | 132 |
| 14 | Flowmeter Out | From Flow Meter to Water Pump | 171 |
| 15 | Hot Water to Divert | From Thermal Block to Divert Valve | 154 |
| 16 | Water Pump Out | From Water Pump to Thermal Block | 62 |
